CRL Sterile Liquid Transfer Ports (SLTP)



Sterile Liquid Transfer Ports (SLTP)
CRL 액상제품멸균이송시스템(Sterile Liquid Transfer Ports SLTP-특허출원 중)은 의약품 제조에 필요한 무균액체 이송을 가능하게 합니다. 표준스팀방식을 활용하여 액상제품을 멸균생산시설  클린룸이나 격리실로 효율적으로 이송할 수 있도록 제작되었습니다.

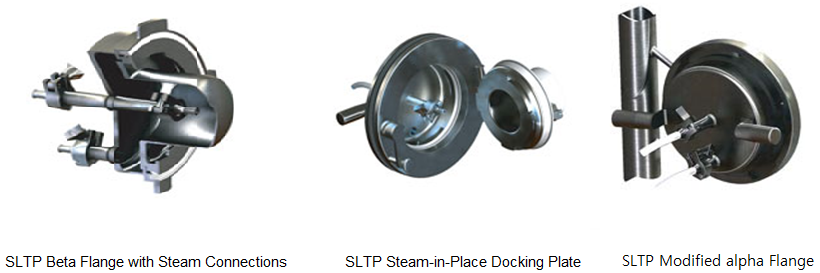

Main System Components


디자인 사양
- SLT 베타 플랜지는 하나 또는 두 개의 제품을 연결하여 하나의 응축액배수관으로 연결할 수 있습니다.
- 배수를 최대화 하기 위하여 제품 인입튜브 내부는 15마이크로인치 수준으로 가공되며 경사지도록 연결되어 있습니다.
- SLTP베타 플랜지는 특수한 도구나 부속품 없이 스팀인입결속판(steam-in-place docking plate)과 손쉽게 결속하거나 분리할 수 있습니다.
- 스테인리스스틸(316) 재질로 제작됩니다.
- 제품연결튜브를 수용하기 위해 확장(돌출)된 폴리프로필렌(PP) 알파포트도어를 가지고 있습니다.
- 호스를 신속하게 연결 및 분리하기 위하여 트라이클로버 피팅을 채택하였습니다.
- 알파플랜지는 포트 도어 오작동 방지를 위한 메카니컬 인터락을 갖추고 있습니다.
- SLTP는 포트도어 직경 190mm 사이즈에서 적용 가능합니다.

Applications
