독성이 있거나 유해한 물질 또는 무균상태의 물질의 이송을 위해서는 CRL 이송시스템이 필요합니다.
CRL은 다음과 같은 용도를 충족하는 이송장치/제품들을 생산하고 있습니다.
- 독성이 있거나 유해한 물질 또는 무균상태의 물질을 격리공간으로부터 또 다른 격리공간으로 이송
- 이러한 이송을 격리공간의 격리성을 훼손하지 않고 수행

Basis of Operation
CRL의 Transfer Port system은 원자력 산업의 이중문이송기술(Double Door Transfer Technology)을 통해 점차 발전해왔습니다.
- Transfer Port System은 격리시설(Isolator/Glove Box)의 벽면에 설치되는 Alpha Port 와 제품을 이송하는 Beta Device로 구성되어 있습니다.
- CRL의 Rapid Transfer Port System은 격리(차폐)상태를 훼손하지 않은 체, 신속하고도 반복적으로 이송업무를 수행할 수 있기 때문에 제약 및 원자력 부분에서 광범위하게 사용되고 있습니다.

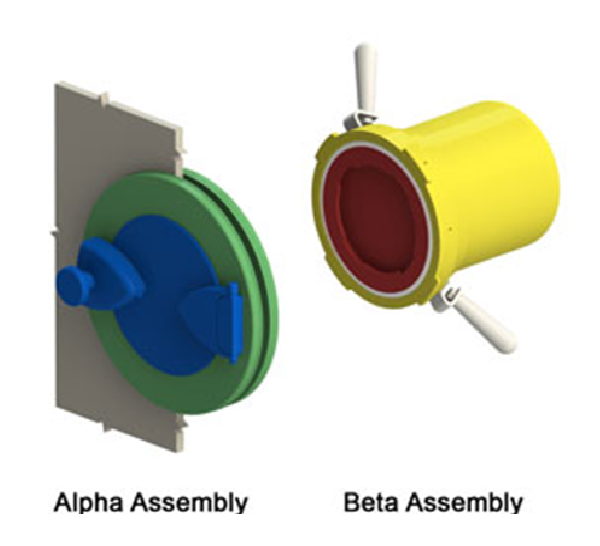

Basic Components알파 베타 어셈블리.png
CRL의 Rapid Transfer Port(RPT)는 알파 어셈블리(Alpha Assembly)와 베타 어셈블리(Beta Assembly) 2개의 주요 부분으로 이루어진 이중문방식이송시스템(Double Door Transfer System)입니다.
- 알파 어셈블리는 격리(차폐)환경을 유지하기 위하여 격리시설의 벽면에 설치됩니다.- 베타 어셈블리는 이송을 위한 운반체입니다.
- 알파, 베타 어셈블리는 격리(차폐)환경을 유지하면서 제품을 빠르게 격리실에 넣거나 인출할 수 있습니다.

RTP Design Features
- 정확한 공차를 위해 정밀가공 된 부품
- 316스테인리스스틸(316) 알파 플렌지 + 폴리프로필렌(PP) 또는 스테인리스스틸 포트도어
- 세척이 용이한 실리콘 재질의 알파 및 베타 씰(seal)
- 별도의 도구 없이 간편하게 교체 가능한 실(seal)
- 경칩 또는 무경칩 방식의 알파 플랜지 포트 도어
- 포트도어의 오동작을 막아주는 메카니칼 인터록

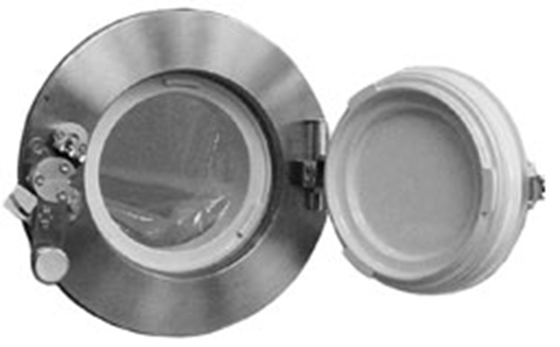

Alpha Flange알파플랜지.png
CRL은 직경 105mm에서 460mm까지의 다양한 크기의  알파 플랜지를 제공합니다. 통상 스테인리스스틸 재질로 제작되지만 고객의 요청에 따른 별도 제작이 가능합니다.
알파 플랜지에는 통상적으로 베타 운반용기가 결합되지 않았을 때  포트가 열리는 오동작을 방지하는 safety interlock system기능이 포함되어 있습니다.

Interlock System
CRL의 RTP의 특징은 트랜스퍼 포트의 오작동을 막아주는 메커니컬 인터록 옵션 입니다.
인터락은 알파 플랜지에 장착되어 알파포트도어핸들과 접속하여 다음과 같은 오동작을 방지합니다.
- 배타 플랜지가 연결되지 않았을 때, 알파포트도어가 열리는 오동작.
- 알파포트도어가 열려있을 때, 배타플랜지가 분리되는 오동작.
- 알파포트도어가 열려있을 때, 도어핸들이 회전하는 오동작.

Beta Accessories

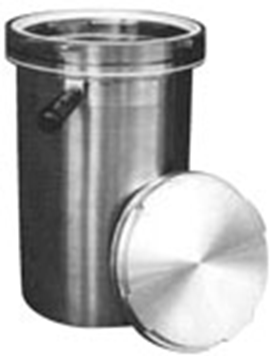

베타 컨테이너.png

CRL은 컨테이너, 플랜지 그리고 커플러를 포함한 다양한 종류의 배타 액세서리를 공급합니다.
