 Waste Drum Transfer Systems (WDTS)

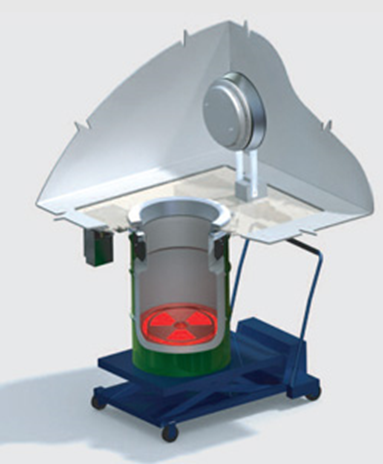

Waste Drum Transfer system (WDST)WDTS 1.png

CRL의 Waste Drum Transfer System (WDTS)는 점차 증가하는 안전하고 반복적인 폐기물 이송에 관한 수요 증가에 대처하기 위하여 개발 되었습니다. WDTS는 핫셀이나 폐기물이 발생하는 글러브박스에서 폐기물을 자동 처리할 수 있도록 함으로써, 운전자가 위험한 폐기물을 직접 접촉하지 않도록 해줍니다.


Waste Drum Transfer System의 구성
- 핫셀, 글러브박스 또는 바닥 면에 일반적으로 설치되는 “Plate-Mounted Port Assembly”
- 원격 적재를 위한 조정 장치
- 55 gallon 드럼통에 삽입할 수 있는 “HDPE Drum Liner”
- 드럼을 들어올리고 이동시킬 수 있는 카트

사양 (Specification)
- 작동(운영): WDTS는 전자동으로 설계되었습니다. 중앙선 정열과 도킹 모두가 자동으로 진행되며, 드럼이 정위치에 장치되지 않으면 포트 도어는 개방되지 않습니다.
- 유지보수: 유지보수가 필요한 모든 부품은 콜드사이드에 배치하였으므로, 유지보수를 위하여 셀 안에 들어갈 필요가 없습니다.
- 조작: PLC 컨트롤 및 터치 스크린

이점 (Advantages)
- 운영자 안전: 기존의 폐기물 처리방식은 플라스틱 백을 사용함으로써 작업자를 불필요한 오염 위험에 노출시켰습니다.
   CRL의 WDTS는 플라스틱 백을 "Drum-Liner” 로 교체하고, 원격 처리함으로써 작업자의 노출 위험을 제거하였습니다.
- 폐기물 처리 효용성 (Waste Stream Efficiency): WDTS는 폐기물 저장공간을 최적화 또는 최대화 해줍니다. WDTS는 100% 반복사용이
   가능하며, 가득 채워지지 않은 Drum은 일시 보관한 후 다시 도킹하여 나머지 공간에 폐기물을 수납할 수 있습니다.  이 기능은 폐기물을
   종류별로 분류, 수거하고자 할 경우에 매우 효과적으로 이용될 수 있습니다. 또 셀 내부에 새로운 장비를 투입할 때에도 효과적으로 이용
   할 수 있습니다.
- 비용 절감: 유해물질과 직접 접촉하지 않으므로, 기존 방식에 비해 작업 인원 수를 줄일 수 있습니다.
   또한 유해물질과 직접 접촉하던 기존 방식에서 요구되던 개인보호장구(PPE)의 필요가 감소하므로 비용을 줄일 수 있습니다.

차폐 또는 비차폐 구성 (Shielded or Unshielded Configurations)
Waste Drum Transfer System은 “차폐” 또는 “비차폐” 구성으로 제공 가능합니다.
- 비차폐(Unshielded) : “Unshielded Drum Liner”는 작업자에게 차폐구성과 동일한 수준의 “Sealing Protection”을 제공하면서, 드럼 내부 공간 사용을 극대화 해줍니다.  “비차폐 구성”은 글러브박스 등에서 생성되는 “저준위 폐기물”을 취급하는데 적합하며, 드럼 내부의 용적이 크므로 부피가 많이 나가
   는 페기물을 처리하는데 용이합니다.
- 차폐 (Shielded): “Shielded Drum Liner”는 최대의 차폐능을 제공합니다.  CRL의 검증된 실링 시스템을 사용하며, 작업자가 방사능물질과 함께
   작업할 수 있도록 해줍니다.

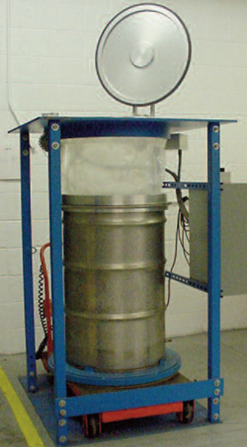

New! 55 Gallon Waste Transfer SystemWDTS 2.png
CRL의 55 Gallon Waste Transfer System은 “Bagless”방식으로, 위험하거나 유독한 물질을 격리지역 내/외부로 안전하고 효율적으로 인입하거나인출하도록 해줍니다. 특허 줄원 중인 이 시스템은 격리상태를 훼손하지 않고 신속하고 반복적으로 이송할 수 있도록 개발된 제품 입니다

디자인 사양 (Design Feature):
- 포트도어와 드럼라이너의 자동 도킹
- 반복 사용이 가능한 폴리에틸렌 드럼라이너.
- 도어 개폐 및 도킹에 별도의 장비가 필요치 않음
- 구동모터, 전기부품 및 유지보수가 필요한 부품은 모두 콜드사이드 구역에 설치
- Cell내부에 위치하는 부품의 재질은 스테인리스스틸 또는 산화피막처리 알루미늄
- 드럼이 완벽히 결속되었음을 알려주는 정열센서
- 포트도어의 문이 열리고, 투입구(Funnel)가 결속되었음을 알려주는 근접센서

- 포트도어 안전잠금장치 및 터치스크린 조작


DOWNLOAD

55-Gallon_Waste_Transfer_System.pdfViewer

Waste_Drum_Bagging_System.pdfViewer


Video Clip
